深海浮力材料

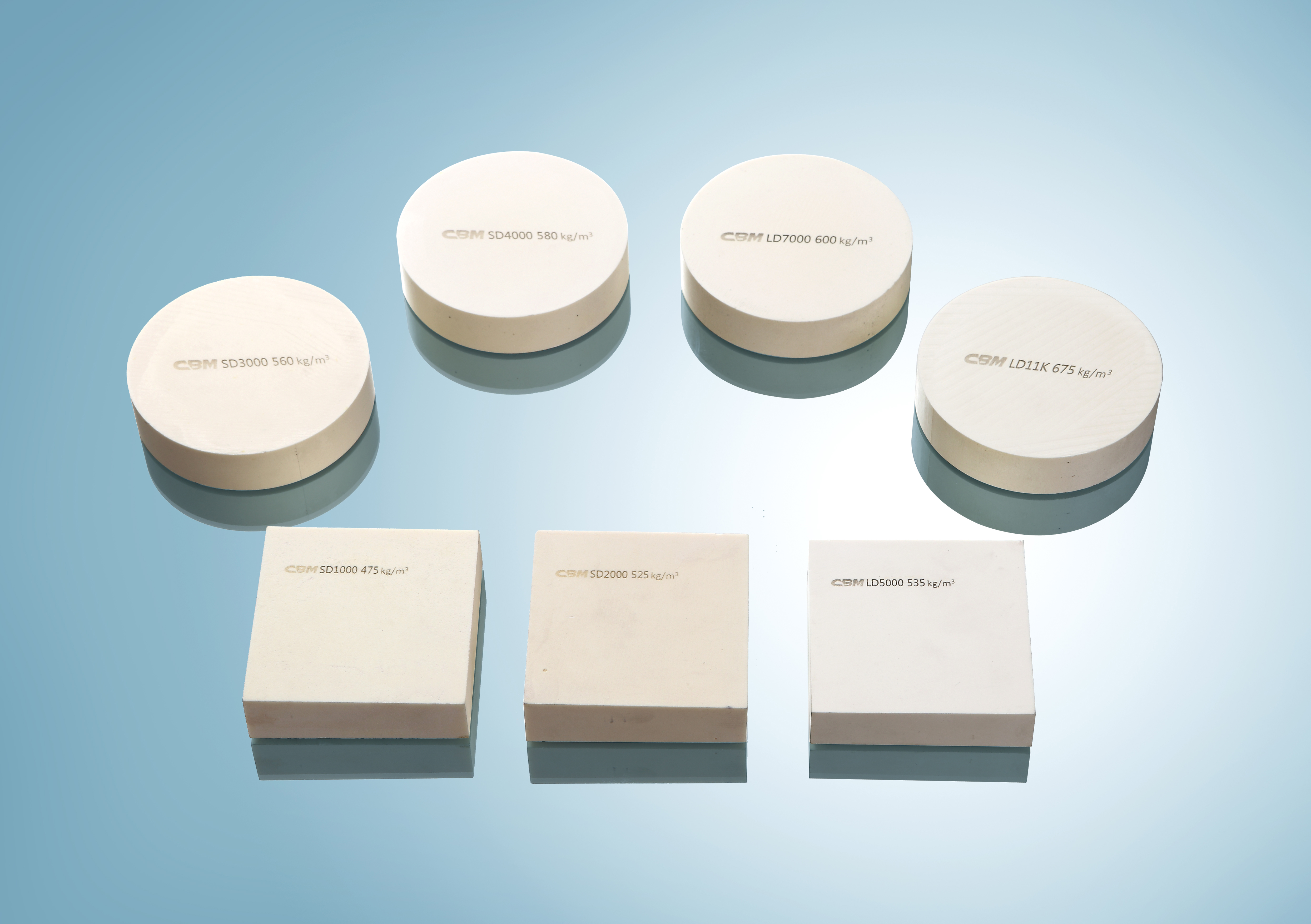

密度300 - 700kg/m3 拉伸强度5 - 60MPa 断裂应变5 - 10 % 压缩强度 5 - 150MPa 压缩弹性模量 800 - 4000MPa 剪切强度 5 - 60MPa 泊松比 0.32 - 0.37 等静压强度 8 - 200MPa 体积弹性模量 1000 - 5000MPa 吸水率 ≤ 1.0% 导热系数 0.06 - 0.20W/m·K 介电常数 1.05 - 4.50 许用温度范围 -50 - 200 ℃ 材料阻燃等级 B1

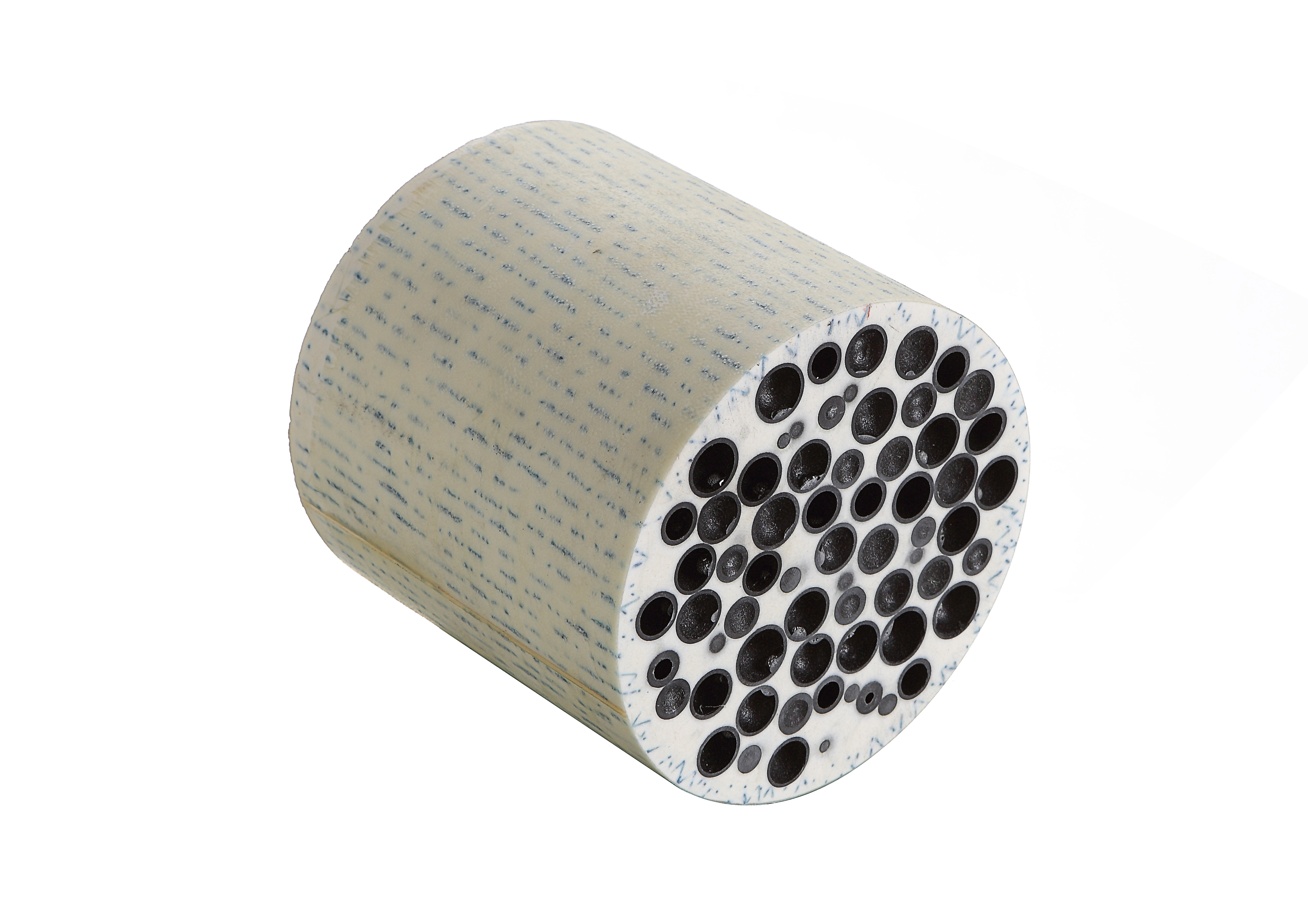

1．轻质 以高分子材料为基体，并复合了空心玻璃微珠和复合材料空心球等轻质填料，高分子复合泡沫材料的密度可以低至300 kg/m3（即，不到同体积水1/3的重量）。在水中，其受到的浮力大于其自身的重力，可以作为浮力材料使用。 2．耐压 由于复合材料“1+1>2”的“协同增效”效应，高分子复合泡沫材料在减重的同时保留有非常高的耐压强度，克服了强度与重量的矛盾。作为可以在全海深（11000米）作业的浮力材料，其能够在大于110 MPa的高水压环境下长期工作，不会过度变形或者破坏。 3．吸水率小 不同于发泡形成的传统泡沫材料，高分子复合泡沫材料的内部空腔几乎100%为闭孔形式。即使发生局部破损，也没有通路让水蔓延至材料整体。一般而言，高分子复合泡沫材料在其工作水压下24小时吸水率不大于1%、饱和吸水率不大于3%。即使在恶劣的深海作业环境也有着十分高的可靠性。 4．耐腐蚀 由于其组分材料（如，高分子聚合物、玻璃、纤维增强体等）都有优异的耐酸、碱腐蚀性能，高分子复合泡沫材料可以在耐腐蚀要求较高的海洋环境中长期服役且性能不产生大幅退化，设计寿命可达25-30年。

高分子复合泡沫材料的“结构功能一体化”的特点，使其表观性能可以通过其微观结构的调整来改变，有着很强的可设计性。例如，复配多种特定尺度的空心填料，可以使其在较宽频谱甚至全频谱范围内达到透声或者隔声效果，实现根据应用场景和要求定制材料性能。
