发布时间：2023-05-10 13:35:11

发布单位：沈阳铸造研究所有限公司

规格型号/牌号： TGJX5-30MW

关键字： 船用燃机;大功率;机匣;特种钢铸件

应用领域：金属材料;

先进程度：国际先进

技术成熟度：九级

自主可控：是

知识产权类型：

知识产权：

技术来源：自主研发

标准建设：

技术参数：船用大功率燃气轮机特种钢机匣铸件，主体为多层级薄壁回转体及支板结构，局部附属紧固功能性结构，尺寸在Ø906- Ø1726mm之间，支板壁厚在5-8mm之间，回转体壁厚在10-40mm之间。材质包括ZG1Cr17Ni3、ZG07Cr20Ni10G、ZG1Cr18Ni9Ti、ZG1Cr11Ni2WMoV等高强耐热钢，力学性能满足HB5430-2011中标准要求。铸件内部质量和表面质量达到HB5430-2011中X射线D级（关键部位C级）和100%荧光渗透D级，尺寸精度达到HB6103-2004中 CT 8-10级。

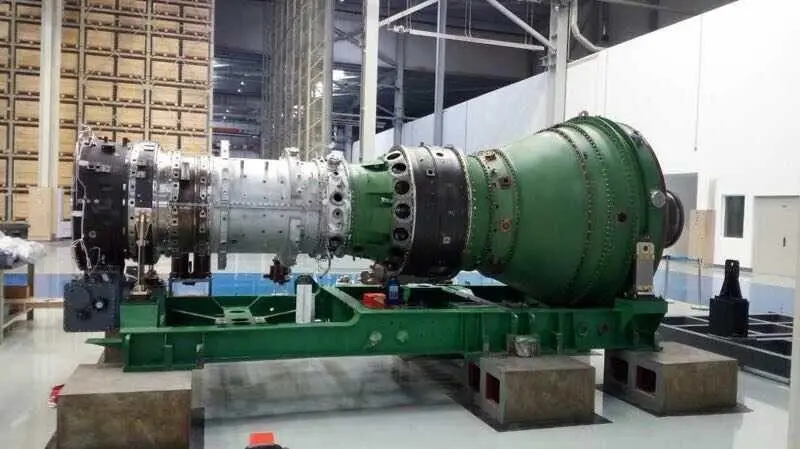

功能描述：研制的大功率特种钢机匣铸件是燃气轮机的重要支撑部件，主要承载及连接燃气轮机中的压气机、燃烧室和透气透平涡轮三大部分。其中，多层薄壁回转结构主要用于支承压气机轴承、进气管、齿轮箱等关键部件，空心导流支板结构主要用于连接毂部与外壳，内有供油和回油管路，且空心支板为非加工关键部位，多层回转体和空心支板的力学性能、内外部质量及成形精度是服役效果的重要保障。

供货周期：90天

年最大供货量：30套

是否面议：是

价格：元/

典型应用履历：大功率特种钢机匣铸件已应用于多个特种舰船燃气轮机机组建设项目中，本项技术成果包含多项原创性技术，突破多项共性技术。

其他说明：随着我国电力等产业的快速发展，对燃气轮机、特别是大功率燃机需求量快速增加。随着燃气轮机大型化的发展趋势，非均匀冷却条件下耐热钢凝固控制及组织性能一致性难以保障，薄壁结构充型距离大幅增加、热节分布弥散，机匣整体铸造难度显著提高。沈铸所研究了高强耐热钢纯净化冶炼、偏析行为及组织性能控制，开发出机匣特种钢材料母材精炼及纯净化技术，解决了合金特性-铸造工艺协同形性控制关键问题，满足了燃气轮机机匣的高性能要求；研究了多层薄壁结构充型规律、3D打印砂型的镂空拓扑结构和多材质复合，开发出可控性能异质异构复合铸型技术，解决了复杂多层级机匣的高精度成形技术难题；研究建立了机匣产铸件全流程大数据库，开发出全流程铸造工艺模拟和数字化制造技术，为大功率燃气轮机机匣的制造提供技术保障。整体技术达国际先进，先后获沈阳市科技进步一等奖，机械总院科技进步二等奖等。
